特斯拉加拿大官网近期上架了一款专为 焕新版Model 3/Y 打造的四合一USB-C拓展坞，可将中控单个USB-C扩展为4个高速接口，用以满足车上多设备同时使用需求，为用户带来更便捷的车内充电与数据传输体验。

　　这款扩展坞单口最高支持60W快充，同时支持4台设备同时连接，可满足手机、平板等设备的快速充电需求。产品可直接嵌入原车接口，无需额外布线款及以后的Model 3、2025款及以后的Model Y车型。下面我们一起来看看特斯拉这款新配件的具体设计。

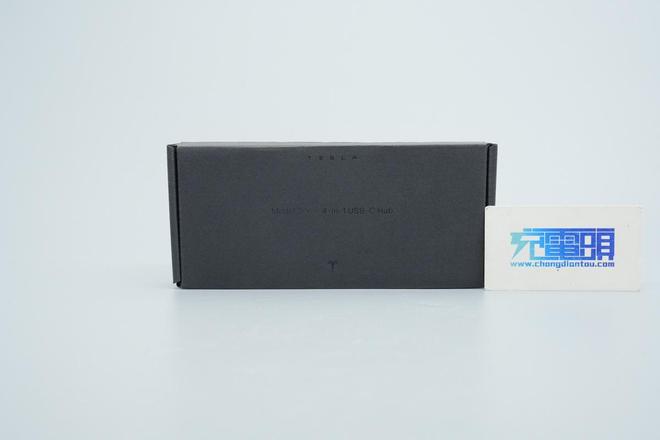

　　产品采用黑色纸质包装盒包装，顶部压印TESLA品牌以及产品英文名称，整体设计风格十分简约。

　　特斯拉四合一扩展坞采用斜截楔形设计，同时顶面金属喷漆工艺处理，整体看上去相当简约有质感。

　　此外PDO报文也完全一样，即四个USB-C口单口输出性能完全一样，支持功率盲插。

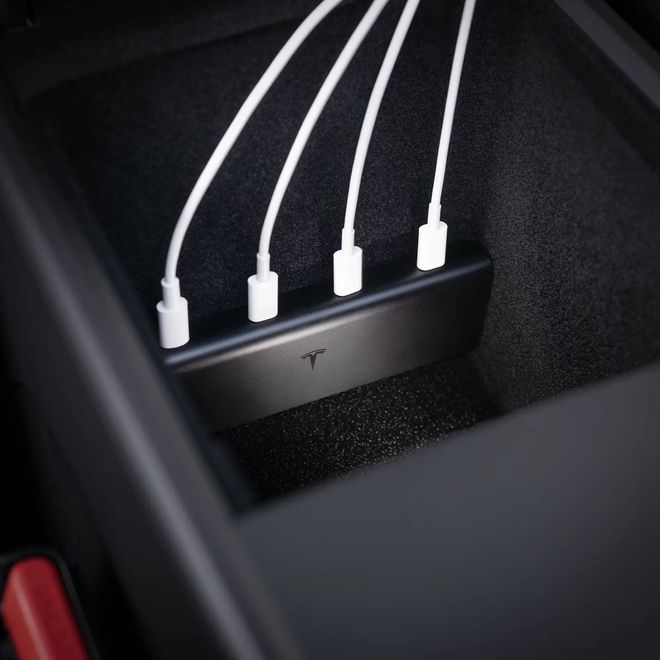

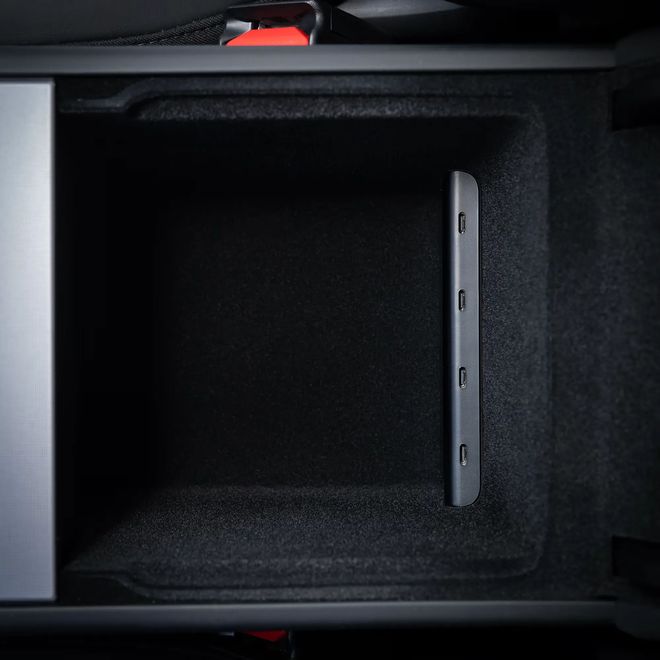

　　产品实际应用场景一览，黑色细腻喷砂质感与车内植绒内饰形成温润对比，窄长流线型轮廓精准适配中央储物盒。

　　顶部金属插销结构让产品稳固嵌入储物盒，不占用额外空间，避免行车颠簸移位； 4 口 USB-C 快充即插即用，并可以实现无损安装。

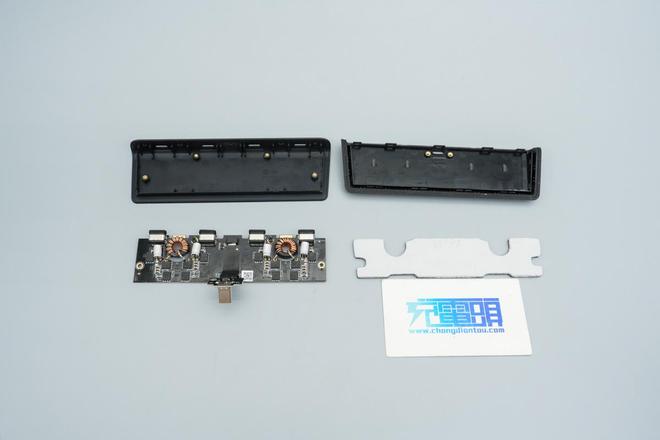

　　USB-C接口正面采用独立小板焊接，主板正面设有PD取电芯片、供电控制管、MCU、升降压SOC芯片，对应两颗电感区域镂空以实现沉板处理。

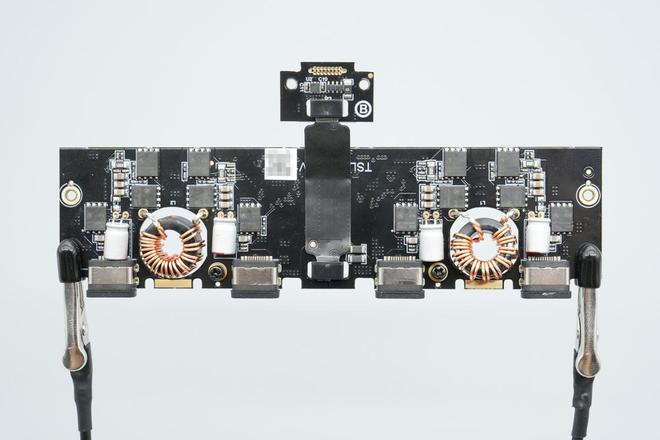

　　另一面设有两路升降压电路的升降压开关管、升降压电感、滤波固态电容以及四个USB-C口的VBUS开关管。观察发现，两路升降压电路使用的方案完全一样，器件对称布局。

　　PD取电芯片来自慧能泰，型号HUSB238，是一款高度集成的USB PD受电端芯片（PD Sink，也叫PD诱骗芯片），传输的额定功率可达100W。它兼容PD3.0 V1.3和Type-C V1.4。它还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。可使用通用的PD适配器代替传统DC电源。

　　HUSB238已经获得USB-IF认证，TID3666。它可以用于具有传统桶形连接器或USB micro-B电源连接器的电子设备，如物联网设备、无线充电器、无人机、智能扬声器、电动工具和其他设备。

　　一颗MCU用于输出功率智能分配，丝印B80235031，采用QFN20封装。

九游娱乐 九游娱乐官方mbnail=660x2147483647&quality=80&type=jpg />

　　只需一个电感以及功率MOSFET就可以实现具有升降压功能的快充方案，可有效减小整体方案的尺寸，降低BOM成本为车载充电器提供完整的电源解决方案。

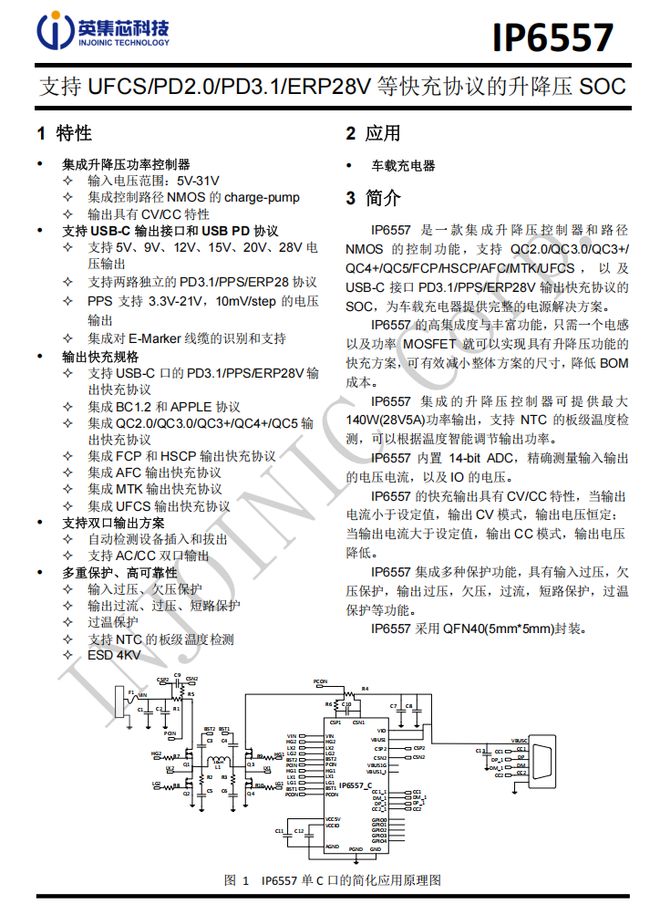

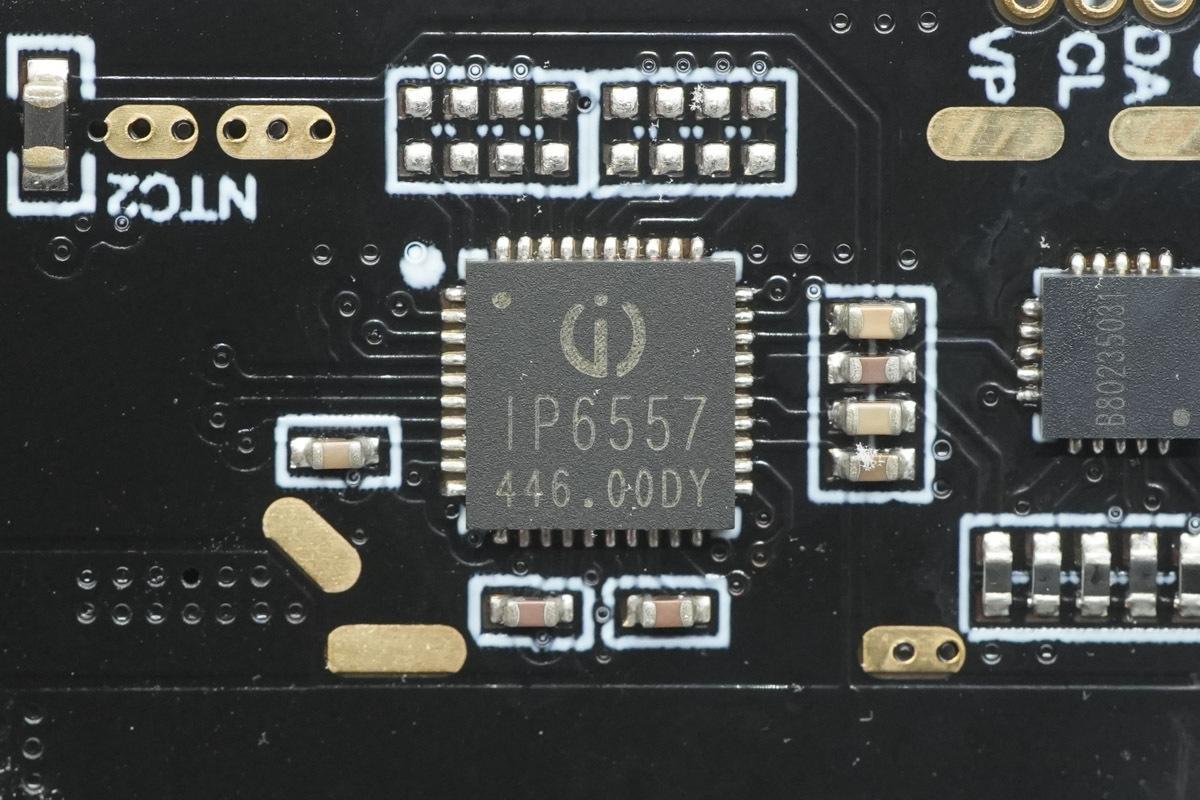

　　IP6557集成的升降压控制器可提供最大140W（28V5A）功率输出，支持NTC的板级温度检测，可以根据温度智能调节输出功率。内置14-bit ADC，精确测量输入输出的电压电流，以及IO的电压。

　　IP6557的快充输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。此外集成多种保护功能，具有输入过压，欠压保护，输出过压，欠压，过流，短路保护，过温保护等功能。 采用QFN40（5mm*5mm）封装。

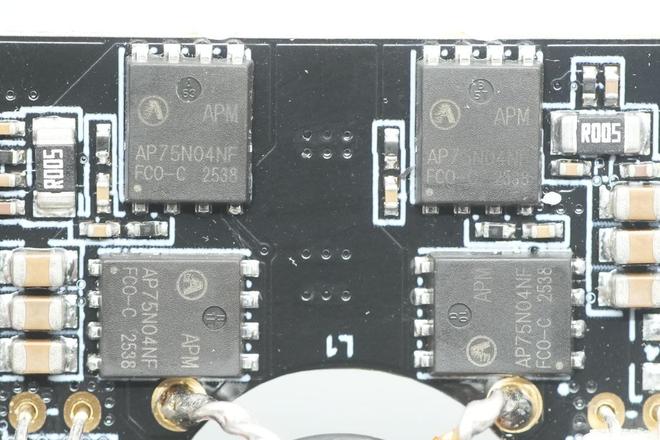

　　搭配的同步升降压开关管来自APM永源微，型号AP75N04NF，NMOS管，耐压40V，导阻4.1mΩ，采用PDFN5*6-8L封装。

　　USB-C接口母座外套塑料壳以及钢套加固保护，同时前端还套有橡胶环密封。

　　特斯拉四合一USB-C扩展坞采用斜截楔形设计，顶面金属喷漆工艺，底部硅胶类肤材质，整体简约有质感，与车内植绒内饰形成温润对比。产品专为焕新版Model 3/Y打造，可直接嵌入原车接口，安装简便。

　　性能方面，扩展坞四个USB-C接口均最高支持60W快充，单口输出性能完全一致，支持功率盲插使用方便。此外兼容UFCS、PD、QC、PPS等快充协议，可同时为四台设备供电，兼容性优秀，解决车上充电问题。

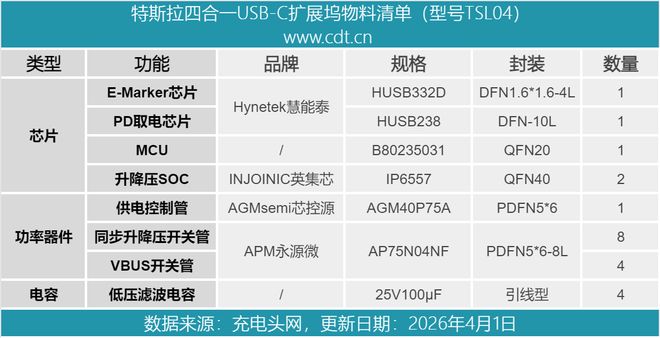

　　充电头网通过拆解了解到，产品内部采用慧能泰HUSB238 PD取电芯片进行输入电压诱骗，搭配HUSB332D eMarker芯片用于线缆识别。两路升降压电路分别由英集芯IP6557 SOC芯片控制，搭配永源微AP75N04NF同步升降压开关管，实现高效升降压转换。

　　整机还采用芯控源AGM40P75A PMOS管用于供电控制，并配备MCU进行输出功率智能分配。USB-C接口母座外套塑料壳、钢套及橡胶环进行加固与密封保护，背面还覆盖导热垫与泡棉胶垫，兼顾散热与抗冲击性能，整体做工扎实。
